系統概述
OAC是潔凈廠房的集中新風處理的系統，也叫新風處理裝置；歐美叫做
MAU:Make-upair unit新風機組；日本叫做OAC：outdoorair conditioner外氣處理機組。一般有3個作用：
1、去除室外空氣中的灰塵顆粒和有毒有害氣狀物。
2、對送入潔凈室的新風進行集中處理，以達到FAB所需的具有一定溫濕度和潔凈度的補充空氣－－潔凈室的濕度一般就是由MAU來控制。
3、根據室內正壓壓差計控制送入一定量的新風，以維持潔凈廠房的正壓值。
某項目OAC布局圖
OAC處理外氣流程概述
外界新風→無紡布→初效過濾器→ 中效過濾器→預熱/冷處理（冬季工況下要求水噴淋前溫度達到18℃→水噴淋將新風溫度降**12.7度，濕度為100%RH）→再冷/熱處理（將送風溫度調節**22℃，濕度為45%RH）→化學過濾器→高效過濾器→送**潔凈室回風夾道上方。
夏季OAC設計外氣入口工況為夏季：39℃ DB、31.8℃ WB，處理流程如下： 1.經過預處理段和水噴淋將較熱的新風處理為22℃、100%RH。
2.根據出風溫濕度設定值22℃、45%，此時露點溫度為10.3℃、100%，所以經過再冷盤管后，將新風溫度降為10.3℃（100%）。 3.經過再熱盤管，將出風溫度升**22℃。
冬季OAC設計外氣入口工況為夏季：-10℃ DB, -20℃ DP，處理流程如下： 1.經過預處理段將較冷較干的新風升溫**18℃。2.經過水噴淋段將新風處理為12.7℃、100%RH，利用水噴淋送水溫度，減小了再冷盤管除濕時的負荷，根據水噴淋段的換熱效率，設計預處理段19℃，經過水噴淋的熱交換，使其噴淋后溫度控制在12.7℃。
3.經過再冷盤管將送風溫度降**OAC送風露點溫度10.3℃、100%。 4.經過再熱盤管，將出風溫度升**22℃。
新風空調系統及其組成 新風空調的組成
1.初效過濾器、中效過濾器、化學過濾器、超高效過濾器。 2.預冷段、預熱段、水噴淋段、再冷段、再熱段。 3.風機段以及其他附屬儀表組成。
過濾器分類
OAC系統有四種過濾器：初效過濾器、中效過濾器、高效過濾器、化學過濾器。 采用鋼格柵可沖洗式初效過濾器，初效過濾器可拆卸清洗，風量損失為10%，過濾顆粒效率為80%。
中效過濾器：尺寸為610×610×290mm，過濾顆粒效率為98%。
超高效過濾器：尺寸為610×610×292mm，過濾顆粒效率為99.9995%。

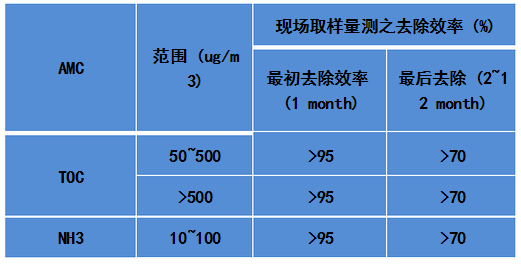

化學過濾器參數如下：
OAC化學過濾器要求
預熱盤管在冬季工況下設定**小開度，為防止OAC在未開啟的狀態下，外氣較低的溫度可能會凍傷盤管，所以無論OAC是否開啟，在冬季工況下預熱盤管設定有**小開度防止盤管結凍。
冬季工況下，由于OAC預熱盤管的控制點在噴淋段之后，預冷盤管的控制點在噴淋段之前，當預熱條件滿足的情況下，相對于噴淋前控制的溫度會高于預冷段控制點，這樣預處理時冷熱盤管會同時開啟，導致資源浪費，冬季工況下并不需要開啟預冷盤管，改良后的控制方法是將預冷預熱盤管的控制點改正同為噴淋前溫度，而將噴淋后溫度設置為加濕板換中溫水閥門開度控制，這樣就避免了預處理段冷熱水閥門同時開啟，從而節約了能源。
冬季工況下，由于OAC預熱盤管的控制點在噴淋段之后，預冷盤管的控制點在噴淋段之前，當預熱條件滿足的情況下，相對于噴淋前控制的溫度會高于預冷段控制點，這樣預處理時冷熱盤管會同時開啟，導致資源浪費，冬季工況下并不需要開啟預冷盤管，改良后的控制方法是將預熱盤管自控閥開度和水噴淋板換處中溫水自控閥開度同步，等于將水噴淋溫度提高，降低了預熱盤管的開度，在保證水噴淋后溫度的同時，水噴淋前的溫度也有所下降，低于預冷盤管設定值時，則無需開啟預冷盤管，可以達到節能的效果。 水噴淋泵簡介
每臺OAC水噴淋段有兩個水噴淋泵及其附件組成，水噴淋段有兩個重要的功能： 1.加濕較干的空氣，經過再冷再熱后達到要求的送風濕度。2溶解外氣可溶于水的化學成分，減少OAC化學過濾器和FFU上化學過濾器的負擔。
OAC系統對潔凈室的影響 某項目案例：
OAC空調機設置在N/S 4F和FAB 5F東西兩側 FAB 5F 西側：OAC 1#~6#
FAB 5F 東側：OAC 8#~14# N/S 4F：OAC 7#
14臺OAC擁有各自的新風入口，而出口則組成一個環形網絡連通后，通過集管送入潔凈廠房，并通過區域新風閥的開度，控制各個區域的正壓梯度。
保證潔凈室內新風溫度接近要求值 保證潔凈室內區域的濕度
保證潔凈室內各區域的正壓梯度
OAC送風送**FAB 4F回風夾道，和回風組成的混合新風送**干盤管進行再次降溫，根據區域的溫濕度探頭反饋**調整盤管開度，已降溫的風由FFU送**潔凈室3F，與環境熱量熱交換后經由華夫地板壓**潔凈室2F，與環境熱量熱交換后，經由兩側的負壓區回風夾道重新與新風混合送入干盤管。潔凈室的濕度是直接受OAC影響的，OAC的送風**濕度將直接影響到末端區域空氣的含濕量，不經其他處理，而潔凈室內的基準點和OAC送風溫含濕量一樣，設為22℃，45%RH，只要干盤管能控制住溫度穩定在22℃，OAC的送風含濕量穩定，室內熱源沒有波動，室內的相對濕度就不會受其他因素的影響。 #p#分頁標題#e#
OAC風機頻率受集管靜壓的控制，OAC集管靜壓點一共有五處，分別為東南、西南、東北、西北、N/S 4F。系統暫時啟用了東南（代表了東側靜壓）、西側平均值（代表了西側靜壓），N/S4F三個靜壓控制點，東南靜壓控制點控制東側OAC 8#~14#的風機頻率，西南靜壓控制點控制OAC 1#~6#的風機頻率，N/S 4F靜壓控制點控制OAC 7#風機頻率，每個控制點平均分配風機頻率，每臺受控制的OAC風機運行頻率保持一致，集管靜壓設定值在控制畫面中可以調整，系統會根據靜壓設定值調整對應OAC風機的頻率。注：風機**低頻率設為20Hz。
潔凈室正壓梯度如上圖，1個+代表**低的正壓度，設定為對正壓基準點（0位/外界）有5Pa的正壓，2個+則表示對1個+的區域設定有5Pa的正壓，3個+的區域則是對2個+的區域設定有5Pa的正壓。為保證潔凈室內的潔凈度，潔凈室不允許有外界的臟空氣進入，因此正壓度越高的區域，潔凈度也越高，對應區域的新風閥開度會比較大。正壓基準點探頭現設在FAB 5F東側機房內，OAC 9#送風管旁邊，注：各區域隔斷門打開也會短時間影響潔凈室內的壓差，所以開門的時間不宜過長。
OAC送風通過集管經由各個區域的新風閥送**FAB內，新風閥的開度是根據各個區域設定的正壓度調整的，室內壓差控制反饋與設定值如有差異，會調整對應區域新風閥的開度，4F 主FAB新風閥共有43個。注：新風閥的動作會影響到室內溫濕度波動，風量增大會改變原有的PID曲線。新風閥的動作會影響到對應區域OAC集管靜壓值。比如區域正壓不夠，對應區域新風閥開度增大，集管送風量增大，因增加了泄壓口，集管靜壓會降低，此時靜壓控制點提高對應OAC風機頻率，直**該側集管靜壓達到設定值。反之，OAC集管靜壓的波動又會影響末端區域正壓度，一旦正壓度超過/低于設定值，會控制對應區域新風閥動作，集管靜壓和室內壓差的波動，長時間波動會帶來送風溫度和送風濕度的波動，所以應盡量避免長時間地開啟各區域隔斷門（FAB 2F/3F/4F），做好各區域的圍封。注：OAC風機頻率的升降會導致OAC送風溫濕度的少量波動，風量增大/減小，熱負荷會有增/減。
另外，氣流走向?qū)貪穸鹊挠绊懸彩潜容^明顯的，由于室內正壓梯度的存在，以及各區域AMHS小車通行必須常開的空洞，導致潔凈室內正壓高的區域氣流會壓向正壓較低的區域，此時，正壓低的區域溫濕度會直接受鄰近區域干盤管閥門開度的影響，加上各區域機臺產生的熱量不均勻，更容易造成局部溫度失控或者控制錯位的現象。 D/C系統
先前說到OAC新風是與FAB內回風混合后進入FAB內，末端溫度由干盤管進行精控，這里介紹一下干盤管系統的組成和控制原理，干盤管又稱為D/C：DRY COOLING COIL（干式冷盤管），主FAB內的干盤管分布于FAB 4F東西兩側的馬道，S/S 3F的干盤管分布于S/S 3F吊頂上方，CMP的干盤管分布于CMP吊頂上方，其他還有二次更衣室回風夾道內的4組干盤管，化學實驗室內1組干盤管。 FAB 4F東側干盤管→ FAB 3F東側區域溫度 FAB 4F西側干盤管→ FAB 3F西側區域溫度 CMP吊頂上干盤管→ CMP區域溫度
S/S 3F吊頂上干盤管→ S/S 3F區域溫度 二更干盤管→ 二更區域溫度
S/S 1F干盤管 →S/S 1F化學實驗室溫度
干盤管系統包括：
現場盤管 BP送水泵 附屬儀表閥門
BP泵每組有兩臺，一用一備，配有變頻器，根據壓力變頻運行，滿載為50Hz。
D/C系統共有4組自控閥： BP泵冷水送水主管控制閥 BP泵干盤管回水混水閥 BP泵壓力旁通閥
D/C溫度控制閥
BP泵送水溫度控制冷水送水主管控制閥的開度，冷水送水主管控制閥與回水混水閥是聯動的，互相補償為100%，若送水溫度高于設定值，冷水送水主管控制閥開度增加，更多5℃的冷水并入系統，而此時混水閥開度會對應減小，回水更多的往冷水回水管道走，減小官網中較熱的回水并入循環。 壓力旁通閥和BP泵的頻率同時受到壓力控制點的控制，如送水壓力高/低于設定值，控制輸出也會變化，比如送水壓力高于設定值，自動控制shou先會降低頻率，直到頻率降到5Hz，壓力旁通閥會慢慢打開，直到壓力與設定值一致，壓力控制點輸出規則為：OP=0~50%對應BP泵頻率50Hz~5Hz（旁通閥全關），OP=50%~100%對應旁通閥開度0~100%（此時階段BP泵頻率仍為5Hz運行，為了安全考慮，旁通閥已經強制欲開了10%，所以自始**終旁通閥開度的變化為10%~100%） 干盤管溫度控制閥直接受室內溫濕度探頭反饋值的影響，室內溫度反饋如果高于設定值。干盤管溫度控制閥開度增大，干盤管中冷水量變大，將潔凈室更多的熱量帶入BP泵的循環中，BP泵送水溫度上升，冷水主管控制閥開度增大，此時管網中的水量增大，導致壓力過高，BP泵頻率會相應降低一些，但是BP泵主管控制閥開度增大后，BP泵送水溫度下降，此時潔凈室溫度還未恢復，所以D/C溫度控制閥還未關小，瞬間系統會有大量的冷量直接投放到干盤管與潔凈室循環風接觸，導致區域溫度下降過快，此時系統會關小D/C溫度控制閥，回到BP回水的熱量少了，BP泵送水溫度下降，冷水主管控制閥開度減小，一次波動結束，通過PID的調整，系統會趨于穩定。
注：若PID時常需要手動干預，可以將BP泵冷水主管控制閥或者D/C溫度控制閥中的一個手動控制，另一個保持自動控制，直到系統穩定。 #p#分頁標題#e#
FFU為英文縮寫（請見南社百科），全稱為 Fan FilterUnits, 中文意思為"風機濾器單元（機組）"。也就是將風機和超高效過濾器（ULPA））組合在一起構成自身提供動力的末端凈化設備。確切地說是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。風機從FFU頂部將空氣吸入并經ULPA過濾，過濾后的潔凈空氣在整個出風面以0.45m/s±20%的風速均勻送出。
