技術*域

本實用新型涉及超凈工作(gōng zuò)臺改造*域，尤其涉及一種自清潔超凈工作臺。
背景技術

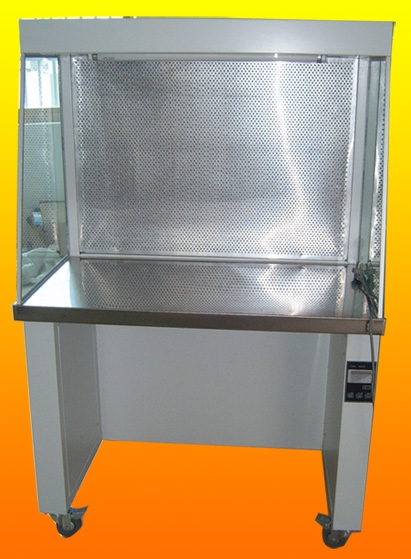

超凈工作臺是一種提供局部無塵無菌工作環境(environment)的單向流型空氣凈化設備。凈化工作臺用途：廣泛(extensive)適用于醫藥衛生、生物制藥、食品、醫學(science)科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。它是一種提供局部高潔凈度工作環境通用性較強的空氣凈化設備,它的使用對改善工藝條件,提高產品質量和增大成品率均有良好效果。
由于超凈工作臺對于局部潔凈度要求非常高，所以其清潔成了一個不可忽視的問題?，F(xiàn)有技術(technology)中，超凈工作臺需要定期人工清潔以及消毒殺菌，耗時耗力，且容易造成二次污染。所以一種能夠?qū)崿F(xiàn)自清潔的超凈工作臺的研發越來越受到關注。
實用新型內容
為了解決上述技術問題，本實用新型提供以下技術方案：
一種自清潔超凈工作臺，主要包括(bāo kuò)臺架、臺面擦拭裝置、自動噴霧裝置、空氣過濾裝置以及系統控制器；所述臺架包括頂板、支撐桿、臺面以及擋板；所述臺面擦拭裝置包括滑軌、滑桿以及擦拭布；所述滑桿包括上桿、旋轉接頭、下桿以及擦拭布安裝桿；所述擦拭布安裝桿與臺面平行，與臺面之間只留有安裝擦拭布的間隙，所述臺面擦拭裝置通過滑軌與頂板連接，所述自動噴霧裝置設置在滑軌相鄰處與頂板連接，所述空氣過濾裝置設置于頂板。
進一步的，所述滑桿上桿中設置有消毒液管以及消毒液加液口，旋轉接頭中設置有消毒液閥門，閥門由控制器控制開關。
進一步的，所述滑桿消毒(disinfection)液管中裝有濃度為2％的新潔爾滅，因其具有廣譜、高效的殺菌滅藻能力，能有效地控制（control)水中菌藻繁殖和粘泥生長，并具有良好的粘泥剝離作用和一定的分散、滲透（Osmosis)作用，同時具有一定的去油、除臭能力和緩蝕作用。凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。主要用于工業及醫療消毒。
進一步的，所述擦拭布可拆卸的套裝在擦拭布安裝桿上，所述擦拭布需定期更換清洗，由于超凈工作臺的工作環境特殊性，所以擦拭布需要經常換洗消毒，也因此擦拭布的拆裝步驟必須簡便。
進一步的，所述擦拭布的長度略長于超凈臺長度，以方便全面清潔。
進一步的，所述擦拭布一端為套口，另一端設置有若干系帶，用于固定擦拭布，將擦拭布一端通過套口套于安裝桿上，另一端通過系帶系緊連接。
進一步的，所述自動噴霧裝置包括噴霧液管、噴霧液加液口、噴霧閥門以及噴頭,所述噴霧液管水平設置于臺架頂板，所述噴霧液加液口設置于噴霧液管一側，所述噴頭通過噴霧閥門與噴霧液管連接，所述噴霧閥門由控制器控制。所述噴頭可設置多個，保證工作臺**大面積的清潔。
進一步的，所述噴霧液管中裝有濃度為0.5％的苯酚溶液，殺菌消毒效果較好。
當超凈工作臺需要清潔時，控制器shou先控制自動噴霧裝置中的噴霧閥門，使噴霧閥門打開，對工作臺區域進行噴霧降塵以及消毒后關閉閥門；隨后，控制臺面擦拭裝置中的消毒液管閥門，使閥門打開一段時間后關閉，并控制滑桿沿滑軌滑動，擦拭臺面。并需要定期通過加液口補充消毒液以及更換(replace)清洗擦拭布。需要更換擦拭布時，只需將旋轉接頭旋轉**使滑桿下部脫離臺面，解開系帶即可。
本實用新型的有益效果在于:

　　(1)、可實現超凈臺的自清潔，通過控制（control)器可自動完成臺面的擦拭以及工作臺區域的降塵消毒。

　　(2)、避免了人工消毒可能帶來的二次污染問題。
附圖說明
圖1、本實用新型結構示意圖
圖2、自動噴霧裝置結構示意圖
圖3、滑桿上桿的結構示意圖
圖4、擦拭布的結構示意圖
圖中：11、臺架頂板，12、臺架支撐桿，13、臺面，14、擋板，2、空氣過濾裝置，31、滑桿上桿，311、消毒液管，312、消毒液加液口，32、旋轉接頭，321、消毒液閥門，33、滑桿下桿，34、擦拭布安裝桿，35、擦拭布，351、系帶，352、套口，36、滑軌，41、噴霧液管，42、噴頭，43、噴霧液加液口,44、噴霧閥門，5、控制器(Controller)
具體實施方式
下面結合實施例對本實用新型做進一步的說明。
一種自清潔超凈工作臺，主要包括臺架、臺面擦拭裝置、自動(automatic)噴霧裝置、空氣(Basin air)過濾裝置以及系統控制（control)器5；所述臺架包括頂板11、支撐桿12、臺面13以及擋板14；所述臺面擦拭裝置包括滑軌36、滑桿以及擦拭布35；所述滑桿包括上桿31、旋轉接頭32、下桿33以及擦拭布安裝桿34；所述臺面擦拭裝置通過滑軌36與頂板11連接，所述自動噴霧裝置設置在滑軌36相鄰處與頂板11連接，所述空氣過濾裝置2設置于頂板，將過濾后的潔凈空氣勻速吹出，保持超凈臺區域內空氣的潔凈度。
所述滑桿上桿31中設置有消毒(disinfection)液管311以及加液口312，旋轉接頭32中設置有消毒液閥門(功能：截止、導流、穩壓、分流等)321，閥門由控制器5控制開關。
所述滑桿消毒液管311中裝有濃度為2％的新潔爾滅，因其具有廣譜、高效的殺菌滅藻能力，能有效地控制水中菌藻繁殖和粘泥生長，并具有良好的粘泥剝離作用和一定的分散、滲透（Osmosis)作用，同時具有一定的去油、除臭能力和緩蝕作用。超凈工作臺與生物安全柜（Biosafety Cabinet）不同。超凈工作臺只能保護在工作臺內操作的試劑等不受污染，并不保護工作人員，而生物安全柜是負壓系統，能有效保護工作人員。主要用于工業及醫療消毒。
所述擦拭布35可拆卸的套裝在擦拭布安裝桿上，所述擦拭布需定期更換清洗，由于超凈工作(gōng zuò)臺的工作環境特殊性，所以擦拭布需要經常換洗消毒，也因此擦拭布的拆裝步驟（procedure)必須簡便。凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。在本實施例中，將擦拭布一端設置為套口352，另一端設置若干系帶351，用于固定擦拭布35，先將擦拭布套口352端套于安裝桿34上，另一端通過系帶351系緊連接。
所述擦拭布35的長度略長于超凈臺長度，以方便全面清潔。
所述自動噴霧裝置(Apparatus)包括噴霧液管41、噴霧液加液口43、噴霧閥門(功能：截止、導流、穩壓、分流等)44以及噴頭42,所述噴霧液管41水平設置于臺架頂板11，所述噴霧液加液口43設置于噴霧液管41一側，所述噴頭42通過噴霧閥門44與噴霧液管41連接，所述噴霧閥門44由控制（control)器5控制。所述噴頭42可設置多個，保證工作臺**大面積的清潔。本實施例中可以將噴頭42數量設置為3個，則對應每個噴頭42設置共設置3個噴霧閥門44。
所述噴霧液管中裝有濃度為0.5％的苯酚溶液，殺菌消毒效果(xiàoguǒ)較好。
將清潔時間設置為每6小時清潔一次或者使用過后清潔。當定時器計時到6小時，控制器5shou先控制噴霧閥門44，使噴霧閥門44打開，對工作臺區域進行噴霧降塵以及消毒5min后關閉噴霧閥門44；隨后，控制臺面擦拭裝置中的消毒液管閥門321，使消毒液管閥門321打開30s后關閉，并控制滑桿沿滑軌36滑動，擦拭臺面。每一周需要通過消毒液加液口312、噴霧液加液口43補充消毒液、噴霧液以及更換清洗(Cleaning)擦拭布35。需要更換擦拭布35時，只需將旋轉接頭32旋轉**使滑桿下桿33脫離臺面，解開系帶即可，可以實現超凈臺的自清潔，且能有效避免人工消毒帶來的二次污染問題。
